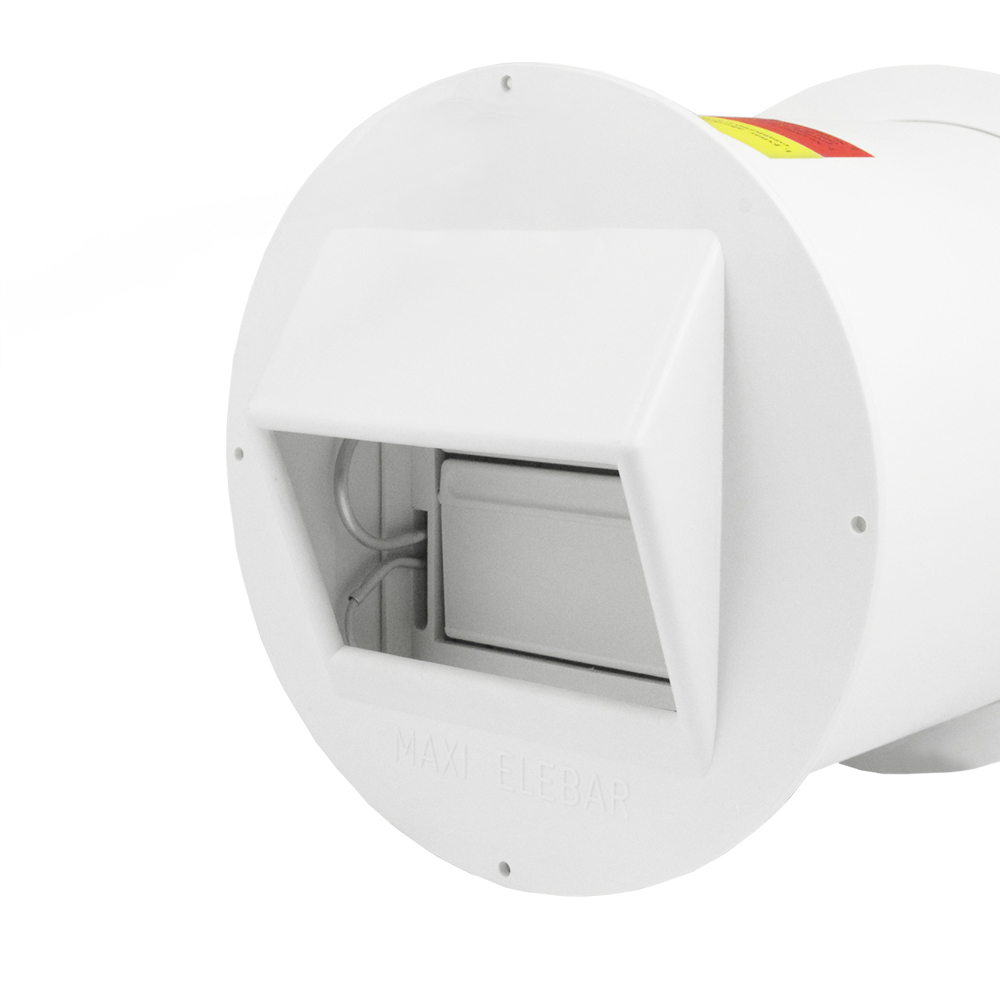

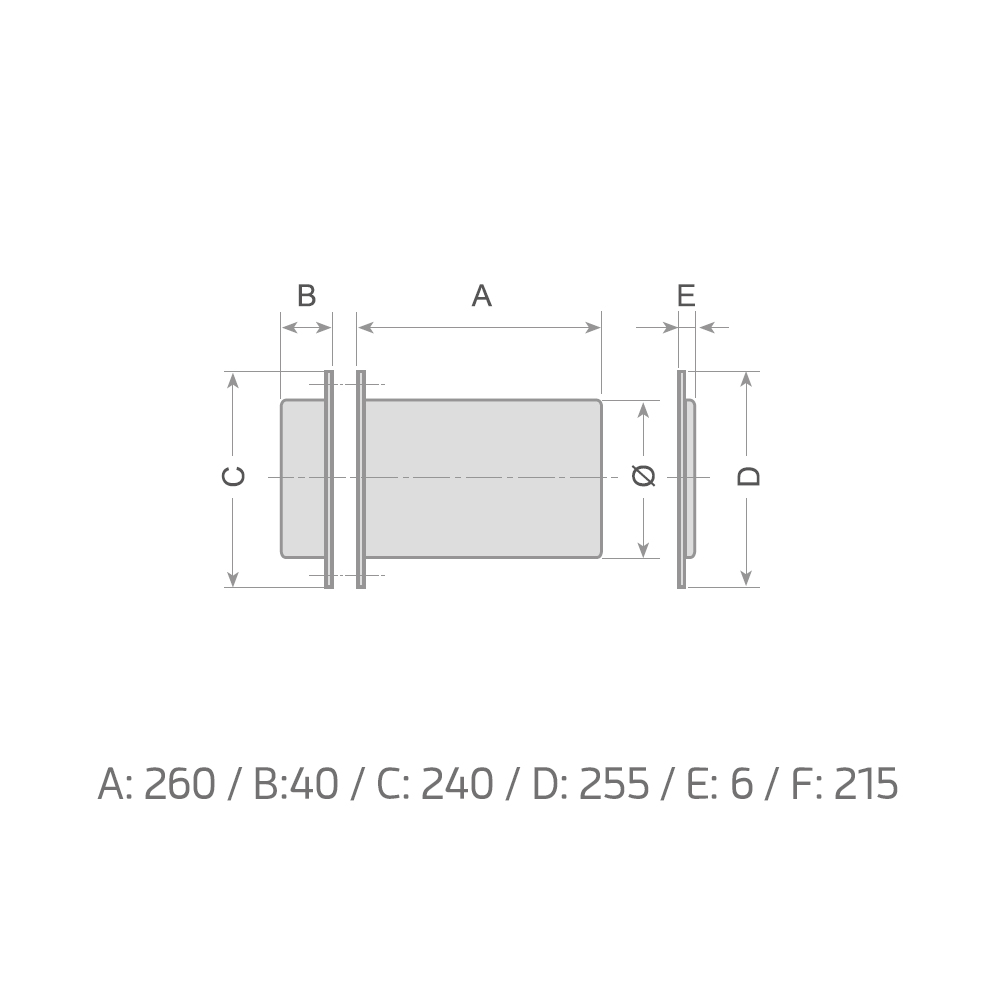

Válvula de equilibrado de presión para cámara frigorífica, modelo Maxielebar. Instalación horizontal. Aplicable a temperatura positiva. Posicionamiento horizontal. Maxielebar TN (sin termo resistencia) superior a 100m3.

Válvula de equilibrado de presiones

De concepción elemental y fácil montaje.

Satisfacen toda necesidad de equilibrado de presión en

cámaras frigoríficas, a cualquier temperatura.

Actúan de forma gradual por oscilación de las membranas

en un sentido u otro. Impulsadas por la sobrepresión o

depresión.

Fabricadas totalmente en nylon.

Versión congelación equipada con termo-resistencia.

Con la finalidad de determinar el empleo correcto del tipo y

el número de válvulas útiles, a continuación se hace

constar una fórmula y una tabla que permitirán determinar

los modelos de las válvulas en función de la capacidad

volumétrica de la cámara y de la variación de la

temperatura, en la unidad de tiempo, en la misma cámara.

Fórmula para el cálculo de paso de aire:

Q = 1000

273

x V x Dt

Q = Paso de aire de la válvula, tomada en la tabla con los

valores Dp. escogido, determinado l./min.

V = Capacidad volumétrica de la celda determinado en m3

Dt = Variación máxima de la temperatura que da lugar en el

interior de la celda en 1 min., determinado en ºC

273 y 1000 = Constantes

Los valores de V y Dt son conocidos por el constructor de la

cámara. De la fórmula se determina el valor Q y se le

compara con las tablas siguientes en las cuales Dp es igual

a la máxima diferencia de presión tolerable entre el interior

y el exterior de la cámara, determinado en mm. de columna

de agua, consideradas las pérdidas de carga al 50%.

Los valores aconsejados de Dp son los siguientes:

- Por cámara a temperatura normal TN (+10ºC / + 1ºC)

- Por cámara a baja temperatura BT ( 0ºC / -30ºC)

MINI ELEBAR

Dp (en mm de H2O)

Q (Caudal de aire en l./min.)

2 5 7 9 12 16 20 25 33

20 76 118 150 195 250 290 360 435

MAXI ELEBAR

Dp (en mm de H2O)

Q (Caudal de aire en l./min.)

2 5 7 9 12 16 20 25 33

250 1400 2000 2600 3400 4300 5200 6200 7600

Por lo tanto en correspondencia de los valores normales de

Dp se comprobará si el valor de paso obtenido de la

fórmula es el indicado por el modelo Mini Elebar o modelo

Maxi Elebar y si, caso por caso, serán necesarias una o más

válvulas.
