Descripción
La RB-25 es una dobladora eléctrica profesional diseñada para el conformado preciso y repetitivo de barras de acero de refuerzo, con capacidad para trabajar diámetros comprendidos entre 6 mm y 25 mm.
Su diseño compacto de sobremesa y su sistema motorizado permiten realizar operaciones de doblado de forma rápida y controlada, reduciendo significativamente el esfuerzo físico requerido por los métodos manuales y aumentando la productividad en trabajos de construcción, fabricación de estructuras, talleres de acero y preparación de armaduras.

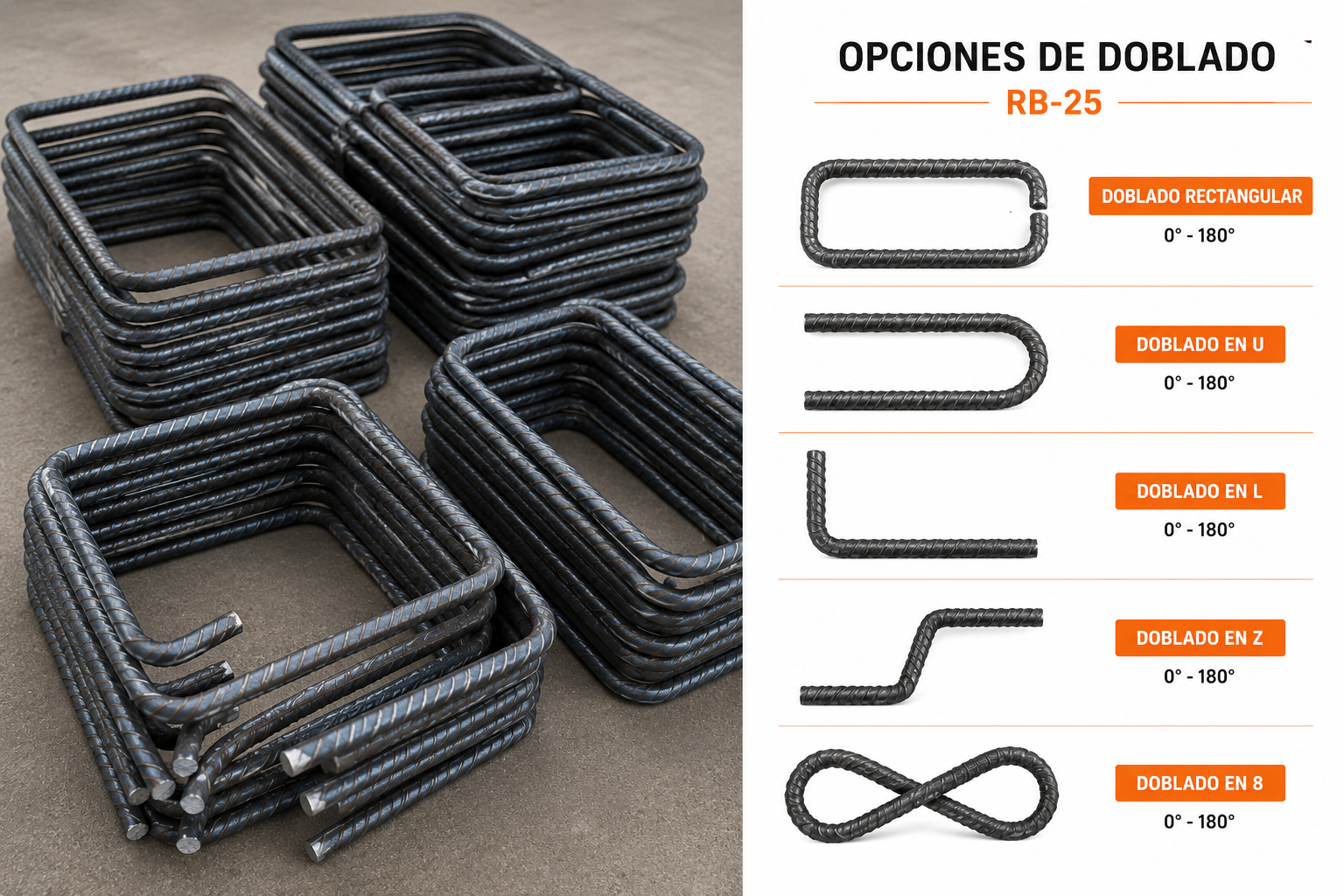

La máquina permite configurar ángulos de doblado entre 0° y 180°, facilitando tanto trabajos individuales como operaciones repetitivas donde se requiere mantener uniformidad dimensional entre múltiples piezas.
Características principales
Capacidad de doblado para barras de acero de Ø6 a Ø25 mm.
Rango de doblado ajustable de 0° a 180°.
Motor eléctrico de aproximadamente 1.6 / 1.7 kW, dependiendo de la configuración eléctrica.
Alimentación disponible en 110 V o 220 V monofásica.
Compatible con redes de 50/60 Hz, según configuración suministrada.
Tiempo aproximado de doblado de 5 a 7 segundos por operación, dependiendo del diámetro, material y configuración.
Sistema de selección de ángulo para realizar dobleces repetitivos.
Dos selectores deslizantes de ángulo para configurar posiciones de doblado.
Operación mediante pedales de control, permitiendo al operador mantener las manos disponibles para posicionar y controlar la barra.
Rodillos y accesorios intercambiables para adaptarse a diferentes diámetros de barra.
Construcción robusta para aplicaciones profesionales.
Diseño compacto adecuado tanto para talleres como para trabajos en obra.
Peso aproximado de la máquina: 91 kg.
Especificaciones técnicas
Parámetro
Especificación
Modelo
RB-25
Tipo
Dobladora eléctrica de barras de acero
Material de trabajo
Barras de acero / acero de refuerzo
Diámetro mínimo de barra
6 mm
Diámetro máximo de barra
25 mm
Rango angular
0° – 180°
Velocidad de doblado
Aproximadamente 5–7 s/ciclo
Potencia nominal
1,600 / 1,700 W
Alimentación
110 V / 220 V AC
Fases
Monofásica
Frecuencia
50/60 Hz, según configuración
Peso neto
Aproximadamente 91 kg
Dimensiones aproximadas
450 × 500 × 440 mm
Sistema de operación
Eléctrico
Control
Selector de ángulo + pedal
Instalación
Sobremesa / piso o banco estructural adecuado
Sistema de doblado
La RB-25 utiliza un conjunto de rodillos y casquillos de diferentes dimensiones para adaptar el punto de conformado al diámetro de la barra que se desea trabajar.
El sistema de control permite preseleccionar el ángulo requerido, haciendo posible repetir operaciones con mayor uniformidad que mediante doblado manual.
Los selectores de ángulo pueden configurarse para realizar dobleces dentro del rango de 0° a 180°, característica especialmente útil en fabricación repetitiva de elementos de acero de refuerzo.
Operación mediante pedal
La máquina incorpora controles mediante pedal que permiten activar el ciclo de doblado sin necesidad de utilizar las manos sobre el panel de control.
Esta configuración permite que el operador concentre ambas manos en la correcta colocación y estabilización de la barra antes de iniciar el movimiento de doblado.
El sistema resulta particularmente conveniente durante operaciones repetitivas de fabricación.
Aplicaciones
La RB-25 puede utilizarse para trabajos de preparación y conformado de acero en:
Construcción civil.
Obras de concreto reforzado.
Fabricación de armaduras.
Talleres de estructuras metálicas.
Preparación de barras de refuerzo.
Fabricación de elementos prefabricados.
Obras industriales.
Proyectos de infraestructura.
Mantenimiento industrial.
Trabajos de fabricación metálica.
Es adecuada para contratistas, empresas constructoras, talleres metalmecánicos, fabricantes de estructuras y departamentos de mantenimiento que requieran realizar operaciones frecuentes de doblado de barras de acero.
Ventajas operativas
Alta capacidad de doblado
Permite procesar barras desde 6 mm hasta 25 mm de diámetro, cubriendo una amplia variedad de trabajos habituales de preparación de acero.
Doblado hasta 180°
El amplio rango angular permite fabricar diferentes geometrías sin depender exclusivamente de procesos manuales.
Operaciones repetitivas
La posibilidad de preseleccionar posiciones de doblado facilita la fabricación de series de piezas con ángulos similares.
Mayor productividad
Con ciclos aproximados de 5 a 7 segundos, la máquina permite incrementar considerablemente la velocidad de producción frente al doblado manual.
Operación manos libres
El control mediante pedal permite mantener ambas manos disponibles para posicionar correctamente el material.
Construcción compacta
Sus dimensiones aproximadas de 450 × 500 × 440 mm permiten instalarla en talleres con espacio limitado o trasladarla entre diferentes áreas de trabajo.
Seguridad operacional
La operación deberá realizarse exclusivamente por personal capacitado y utilizando los equipos de protección personal correspondientes.
La máquina deberá instalarse sobre una superficie estable, nivelada y con capacidad estructural suficiente para soportar su peso y las fuerzas generadas durante el doblado.
Antes de iniciar cualquier operación deberá verificarse que:
El diámetro y tipo de barra sean compatibles con la capacidad del equipo.
Los rodillos y accesorios estén correctamente instalados.
La tensión eléctrica corresponda con la configuración de la máquina.
No existan personas dentro del área de movimiento de la barra.
Las manos permanezcan alejadas de los elementos móviles durante el ciclo de doblado.
El equipo deberá desconectarse eléctricamente antes de efectuar mantenimiento, ajustes o sustitución de accesorios.
Configuración eléctrica recomendada para Panamá
Para aplicaciones en Panamá, ERC puede suministrar la máquina en la configuración eléctrica adecuada al lugar de instalación.
La selección entre 110 V y 220 V deberá realizarse considerando la disponibilidad eléctrica, intensidad requerida, protección del circuito y condiciones específicas de operación.
Para utilización industrial frecuente, se recomienda evaluar la configuración eléctrica del sitio antes de seleccionar definitivamente la versión del equipo.
Dimensiones y logística
Dimensiones aproximadas de la máquina:
450 × 500 × 440 mm
Peso neto aproximado:
91 kg
Debido a su peso, el equipo debe movilizarse utilizando medios mecánicos adecuados y procedimientos seguros de manipulación de carga.
Suministro
La configuración del suministro puede incluir, dependiendo de la versión seleccionada:
Dobladora eléctrica RB-25.
Juego de ro
